کنترل‌برد ماینر چیست

کنترل‌برد یا Control Board در واقع کامپیوتر کوچک داخل ماینر است. وظایف اصلی آن عبارت‌اند از:

undefinedundefinedundefinedundefinedundefinedundefinedundefinedundefinedundefined

• راه‌اندازی و Boot کردن دستگاه
• ارتباط با Hash Boardها
• کنترل فن‌ها و وضعیت دستگاه
• برقراری ارتباط شبکه از طریق Ethernet
• اجرای Firmware
• ارسال اطلاعات ماینر به استخر استخراج
• نمایش وضعیت، خطاها و اطلاعات عملکردی دستگاه

بنابراین اگر کنترل‌برد مشکل داشته باشد، ممکن است خود Hash Boardها سالم باشند ولی ماینر روشن نشود ، به شبکه وصل نشود یا Hash Boardها را شناسایی نکند.  ASIC Master

2. کنترل‌برد CB4 چیست؟

یکی از نسخه‌های شناخته‌شده CB4، یعنی CB4_V10 H6/H6OS، در تعدادی از WhatsMinerهای نسل M20/M30 استفاده شده است.

این برد بر پایه پردازنده خانواده Allwinner H6 ساخته شده و دارای حافظه و حافظه فلش برای اجرای سیستم‌عامل و Firmware است . ZEUS MINING+1

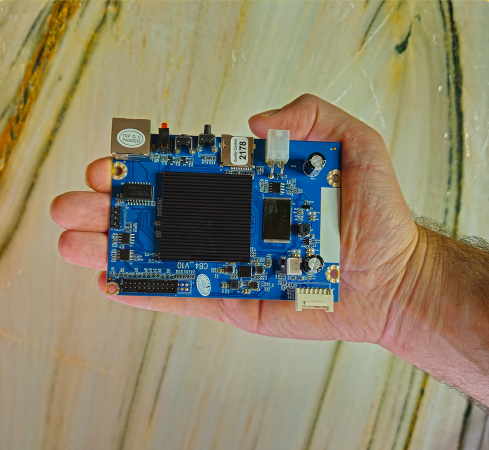

تصویر CB4_V10

خرید کنترل برد cb4

در تصویر بالا می‌توان قسمت‌هایی مانند موارد زیر را مشاهده کرد:

• هیت‌سینک پردازنده
• کانکتورهای ارتباط با Hash Board
• پورت Ethernet
• مدار تغذیه
• حافظه و قطعات پردازشیundefined
• کانکتورهای ارتباطی

البته چیدمان دقیق قطعات می‌تواند بین Revisionهای مختلف CB4 متفاوت باشد.

3. کنترل‌برد CB6 چیست؟

CB6 خانواده جدیدتری از کنترل‌بردهای WhatsMiner است و نسخه‌های متعددی دارد؛ برای مثال:

• CB6_V1
• CB6_V2
• CB6_V4
• CB6_V5
• CB6_V7undefined
• CB6_V9
• CB6_V10
• و نسخه‌های دیگرundefined

یکی از نسخه‌های مهم، CB6_V10 با پردازنده خانواده H616 است. نسخه‌های CB6 بسته به مدل دستگاه و سیستم خنک‌کاری کاربرد متفاوتی دارند.  ASIC Master+1

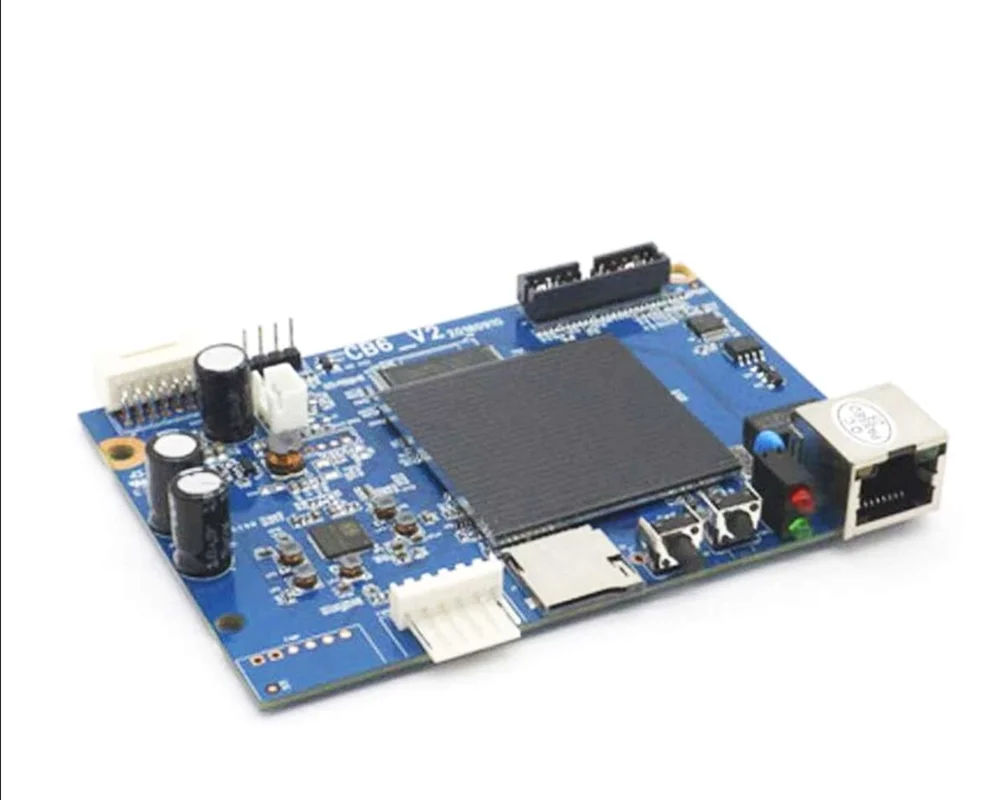

تصویر CB6_V10

در این تصویر نمای جلو و پشت CB6_V10 دیده می‌شود. در قسمت جلویی، هیت‌سینک، پورت شبکه و کانکتورهای ارتباطی قابل مشاهده هستند.

4. تفاوت اصلی CB4 و CB6

مهم‌ترین تفاوت، نسل سخت‌افزار و پردازنده کنترل‌برد است.

ویژگیCB4CB6

نکته بسیار مهم: حتی اگر دو برد ظاهراً شبیه باشند، CB4 و CB6 را نباید به‌صورت خودسرانه جای یکدیگر نصب یا Firmware آنها را روی یکدیگر فلش کرد. منابع تعمیراتی گزارش می‌کنند که CB4_V10 و CB6_V10 با وجود هم‌پوشانی در برخی مدل‌های ماینر، از نظر CPU، Firmware و طراحی برد یکسان نیستند.  LYS Shenzhen

5. CB4_V10 در چه ماینرهایی استفاده می‌شود؟

یکی از کاربردهای شناخته‌شده CB4_V10 H6OS مربوط به خانواده‌هایی مانند:

• M20S
• M21S
• M30
• M30S
• M31S+
• M32

است؛ اما به دلیل وجود Revisionهای مختلف، برای خرید برد جایگزین باید شماره دقیق CB و Revision روی برد بررسی شود.  LYS Shenzhen+1

برای نمونه، روی برد ممکن است عبارتی مانند:

CB4_V10

یا اطلاعات مربوط به H6OS مشاهده شود.

6. CB6_V10 در چه ماینرهایی دیده می‌شود؟

CB6 نیز یک خانواده واحد با کاربرد یکسان نیست. برای مثال منابع تعمیراتی CB6_V10 را در برخی مدل‌های سری M20/M30/M50 معرفی کرده‌اند، در حالی که نسخه‌هایی مانند CB6_V5 و CB6_V7 برای پیکربندی‌های دیگری از WhatsMiner استفاده می‌شوند.  ASIC Master+1

بنابراین عبارت «CB6» به تنهایی برای سفارش قطعه کافی نیست.

باید موارد زیر بررسی شود:

CB6 + Version + مدل ماینر + نوع خنک‌کاری

7. اجزای مهم کنترل‌برد

به‌صورت کلی کنترل‌برد از قسمت‌های زیر تشکیل می‌شود:

① پردازنده اصلی

CPU وظیفه اجرای سیستم‌عامل، Firmware و مدیریت ارتباطات ماینر را بر عهده دارد.

در CB4_V10، پردازنده خانواده H6 دیده می‌شود و در بسیاری از CB6ها پردازنده H616 استفاده شده است.  LYS Shenzhen+1

② حافظه RAM

برای اجرای سیستم‌عامل و برنامه‌های کنترلی استفاده می‌شود.

③ حافظه Flash / NAND

Firmware و اطلاعات سیستم در این بخش ذخیره می‌شود.

④ مدار تغذیه

ولتاژ ورودی را به ولتاژهای موردنیاز CPU، RAM، حافظه و سایر ICها تبدیل می‌کند.

خرابی این قسمت می‌تواند باعث شود کنترل‌برد کاملاً خاموش به نظر برسد.

⑤ Ethernet

ارتباط ماینر با شبکه و پنل مدیریتی از طریق این قسمت انجام می‌شود.

⑥ کانکتورهای Hash Board

کنترل‌برد از طریق این کانکتورها با Hash Boardها ارتباط برقرار می‌کند.

8. علائم خرابی CB4 یا CB6

خرابی کنترل‌برد می‌تواند با علائم مختلفی ظاهر شود:

حالت اول: ماینر اصلاً Boot نمی‌شود

علل احتمالی:

• خرابی مدار تغذیه
• خرابی CPU
• مشکل Firmware
• خرابی Flash/NAND
• اتصال کوتاه روی برد

حالت دوم: Ethernet کار نمی‌کند

ممکن است مشکل از:

• سوکت شبکه
• مدار PHY
• تغذیه بخش شبکه
• Firmware
• مسیرهای PCB

باشد.

حالت سوم: Hash Board شناسایی نمی‌شود

اگر کنترل‌برد Boot می‌شود ولی یک یا چند Hash Board شناسایی نمی‌شوند، باید کابل‌ها، کانکتورها، تغذیه Hash Board و خود Hash Board نیز بررسی شوند؛ بنابراین نباید فوراً کنترل‌برد را مقصر دانست.

حالت چهارم: ماینر مرتب Reboot می‌شود

علل احتمالی:

• Firmware
• ناپایداری تغذیه
• خرابی حافظه
• مشکل CPU
• دمای بیش از حد
• اتصال کوتاه یا خرابی یکی از مدارهای تغذیه

9. عیب‌یابی CB4

برای تعمیر CB4 بهتر است از ساده‌ترین بررسی‌ها شروع شود.

مرحله اول: بررسی ظاهری

برد را بدون برق بررسی کنید:

• سوختگی
• ترک PCB
• قطعات شکسته
• سوکت خراب
• خازن یا سلف آسیب‌دیده
• آثار اکسیدشدگی
• گردوغبار شدید

را بررسی کنید.

راهنمای تعمیر CB4_V10 نیز بازرسی ظاهری و بررسی قطعات سوخته یا آسیب‌دیده را به‌عنوان مراحل اولیه پیشنهاد می‌کند.  ZEUS MINING

مرحله دوم: بررسی اتصال کوتاه

با دستگاه کاملاً خاموش می‌توان مقاومت یا حالت Buzzer مولتی‌متر را برای بررسی خطوط تغذیه به‌کار برد.

هرگز برای تست اتصال کوتاه، برد را تحت برق و در حالت Buzzer مولتی‌متر بررسی نکنید.

راهنمای تعمیر CB4_V10 نیز بررسی اتصال کوتاه را قبل از اعمال برق مطرح می‌کند.  ZEUS MINING

مرحله سوم: بررسی ولتاژهای تغذیه

پس از اطمینان از نبود اتصال کوتاه، ریل‌های تغذیه باید طبق شماتیک یا نقاط تست همان Revision بررسی شوند.

مقادیر ولتاژ را نمی‌توان برای تمام نسخه‌های CB4/CB6 یکسان فرض کرد.

10. عیب‌یابی CB6

برای CB6 نیز روش منطقی مشابه است:

ظاهر → اتصال کوتاه → تغذیه → Boot → شبکه → ارتباط با Hash Board → Firmware

اگر برد روشن می‌شود، ابتدا باید مشخص شود آیا:

1. CPU Boot می‌کند؟
2. Ethernet فعال می‌شود؟
3. دستگاه IP دریافت می‌کند؟
4. Firmware صحیح است؟
5. Hash Boardها شناسایی می‌شوند؟

این روش باعث می‌شود بدون دلیل کنترل‌برد را تعویض نکنیم.

11. Firmware و کنترل‌برد

Firmware یکی از مهم‌ترین قسمت‌های کار با CB4 و CB6 است.

هر کنترل‌برد Firmware مخصوص خودش را دارد. بنابراین نباید صرفاً بر اساس مدل ماینر Firmware انتخاب کرد.

برای مثال ممکن است دو دستگاه از یک خانواده مدل باشند، اما Revision کنترل‌برد آنها متفاوت باشد.

بررسی نوع کنترل‌برد از روی نوشته روی PCB یا اطلاعات نرم‌افزار WhatsMiner انجام می‌شود. برخی منابع تعمیراتی نیز توصیه می‌کنند پس از تعویض کنترل‌برد، Firmware مناسب همان خانواده و Revision بررسی و در صورت نیاز نصب شود.  altairtech.io

12. تعویض کنترل‌برد

ترتیب کلی تعویض به این صورت است:

خاموش کردن کامل دستگاه

قطع برق

تخلیه و ایمن‌سازی دستگاه

عکس گرفتن از اتصالات قبلی

جدا کردن کابل‌های کنترل‌برد

باز کردن پیچ‌های PCB

نصب برد جدید

وصل کردن صحیح کابل‌ها

بررسی Version کنترل‌برد

نصب/بررسی Firmware مناسب

راه‌اندازی و بررسی Hash Boardها

3. اشتباهات رایج در تعمیر CB4 و CB6

❌ ۱. خرید برد فقط بر اساس مدل ماینر

مثلاً گفتن:

«برای M30 کنترل‌برد می‌خواهم.»

کافی نیست.

باید Version و خانواده برد نیز بررسی شود.

❌ ۲. اشتباه گرفتن CB4 و CB6

ظاهر بعضی بردها ممکن است مشابه باشد، اما سخت‌افزار و Firmware آنها یکسان نیست.

❌ ۳. فلش کردن Firmware نامناسب

این کار می‌تواند باعث شود دستگاه Boot نشود یا کنترل‌برد نیاز به Recovery پیدا کند.

❌ ۴. تعویض سریع کنترل‌برد

گاهی مشکل اصلی از PSU، کابل، Hash Board یا Firmware است و کنترل‌برد سالم است.

❌ ۵. تعمیر بدون بررسی اتصال کوتاه

اعمال برق روی بردی که در یکی از ریل‌های تغذیه اتصال کوتاه دارد، می‌تواند خرابی را بیشتر کند.

14. CB4 یا CB6؛ کدام را داریم؟

ساده‌ترین روش، خواندن نوشته روی خود PCB است.

به دنبال عباراتی مانند:

CB4_V10

یا

CB6_V10

بگردید.

همچنین شماره Version، CPU و نوع ماینر را یادداشت کنید.

یک عکس واضح از هر دو طرف برد معمولاً برای شناسایی اولیه بسیار کمک‌کننده است؛ منابع تعمیراتی نیز تأکید می‌کنند که خانواده و Version روی خود برد اهمیت زیادی دارد.  ASIC Master+1

جمع‌بندی نهایی

کنترل‌برد، مرکز فرماندهی WhatsMiner است و وظیفه Boot، اجرای Firmware، ارتباط شبکه و مدیریت Hash Boardها را بر عهده دارد.

CB4 عمدتاً مربوط به نسل قدیمی‌تر کنترل‌بردهای H6/H6OS است، در حالی که CB6 خانواده جدیدتر با نسخه‌های متنوع و در بسیاری از مدل‌ها مبتنی بر H616 است.undefined با این حال، عبارت CB4 یا CB6 به تنهایی برای تشخیص قطعه کافی نیست و باید Version دقیق برد نیز مشخص شود.  ASIC Master+1
